Anleitung HappyFilter Osmoseanlage 600 GPD

Installation der HappyFilter Osmoseanlage

Vorbereitung

Stellen Sie die Anlage an einen geeigneten Ort in Ihrer Küche. Die Anlage kann stehend, liegend oder auf dem Kopf platziert werden. Für die Anlage spielt das keine Rolle. Sehr beliebt ist auch unter der Küchenblende, also eine Installation unterhalb der Küchenschränke. An die Anlage müssen Sie nur alle paar Jahre für einen Membranwechsel. Der 3in1 Vorfilter (und u.U. auch der Nachfilter) sollte so platziert werden, dass diese gut erreichbar sind. Der Wasserstop sollte so platziert werden, dass er im Falle des Falles auch auslöst, also möglichst an der tiefsten Stelle. Wenn Sie sich die Gesamtinstallation überlegt haben, kann es losgehen.

Montage der Halterung des Vorfilters und Nachfilters

Legen Sie die Halterung und die Schrauben bereit.
Räumen Sie den Küchenschrank so weit wie möglich frei, dass etwas Platz für die Montage ist.
Lassen Sie mind. 10cm nach oben frei, ansonsten können Sie später den Filter nicht mehr einhängen.
Tipp: Hängen Sie den Filterkopf (im Bild links unten abgebildet) testweise ein bevor Sie die Halterund festschrauben.

Falls Sie nicht bohren möchten können Sie diesen Schritt weglassen und den Filter einfach auf den Boden stellen.

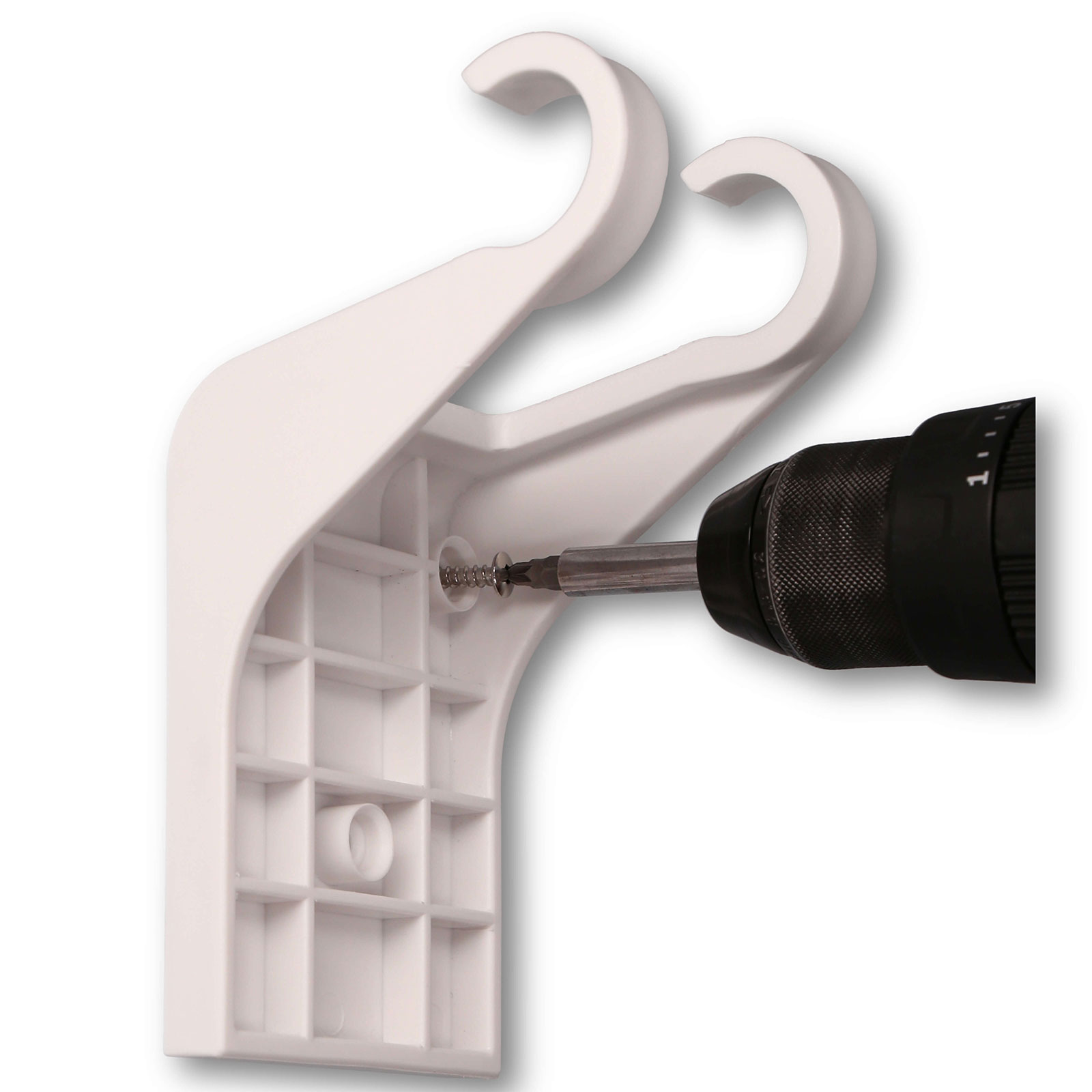

5. Schrauben Sie nun die Halterung mit den mitgelieferten Schrauben an der oder dem Küchenschrank fest. (die vierte Schraube ist als Ersatz gedacht)

6. Hängen Sie den Filterkopf in die Halterung.

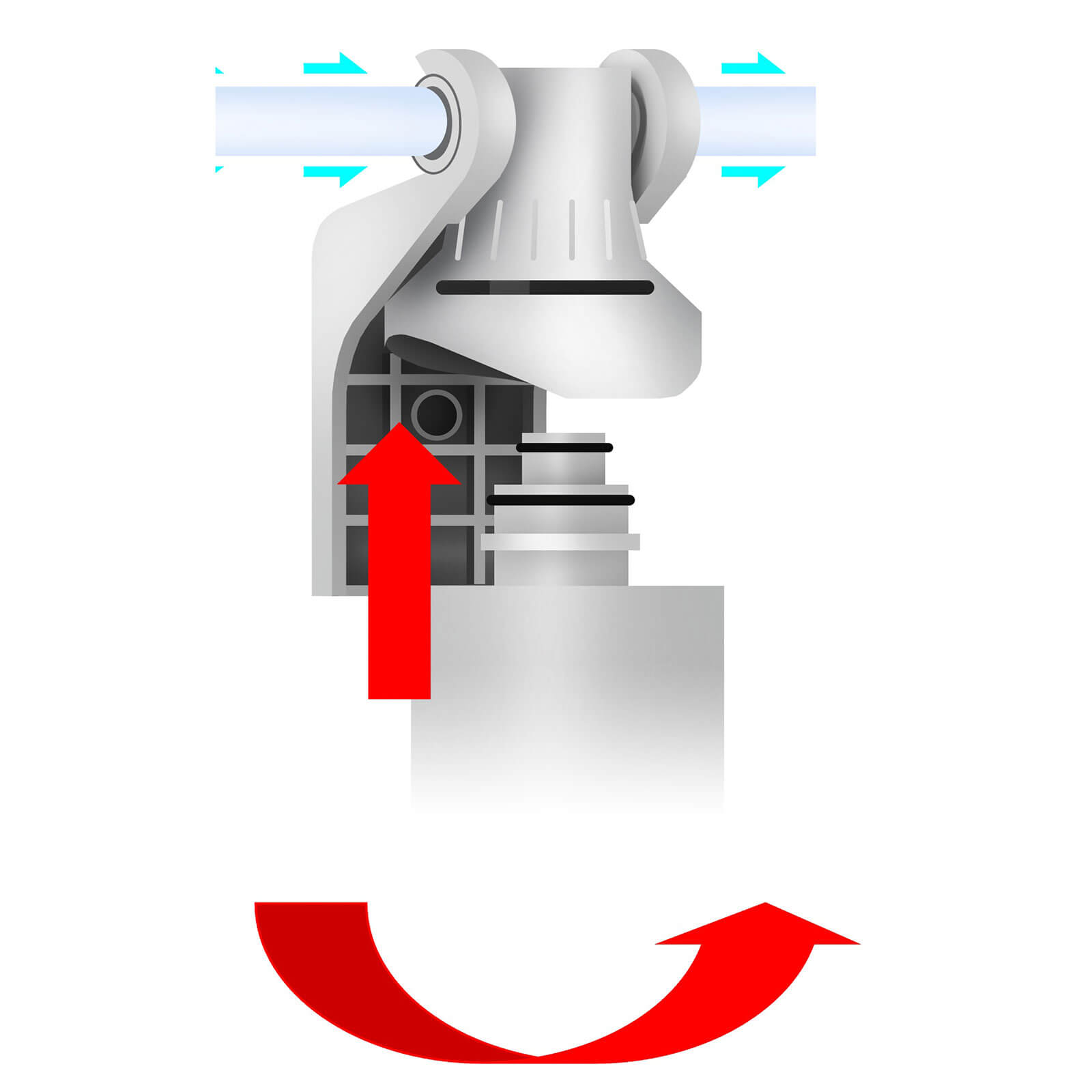

7. Drehen Sie den Filter in den Filterkopf.

Tipp: Sollten die Schläuche von oben oder unten zum Filter geführt werden, so empfiehlt sich die Verwendung der mitgelieferten grauen Winkel.

Montage des Wasserhahns

Sollten Sie eine 3-Wege Armatur erworben haben, so überspringen Sie diesen Schritt und montieren Sie die 3-Wege Armatur mit der beiliegenden Anleitung

Bohren Sie mit einem 12mm Bohrer an der gewünschten Stelle ein Loch in Ihre Küchenplatte (je nach Oberfläche Holz oder Metallbohrer). Die Fläche unterhalb des Wasserhahns sollte möglichst frei sein.
Entfernen Sie zuerst die kleine schwarze Schutzkappe vom Ende der Gewindestange.

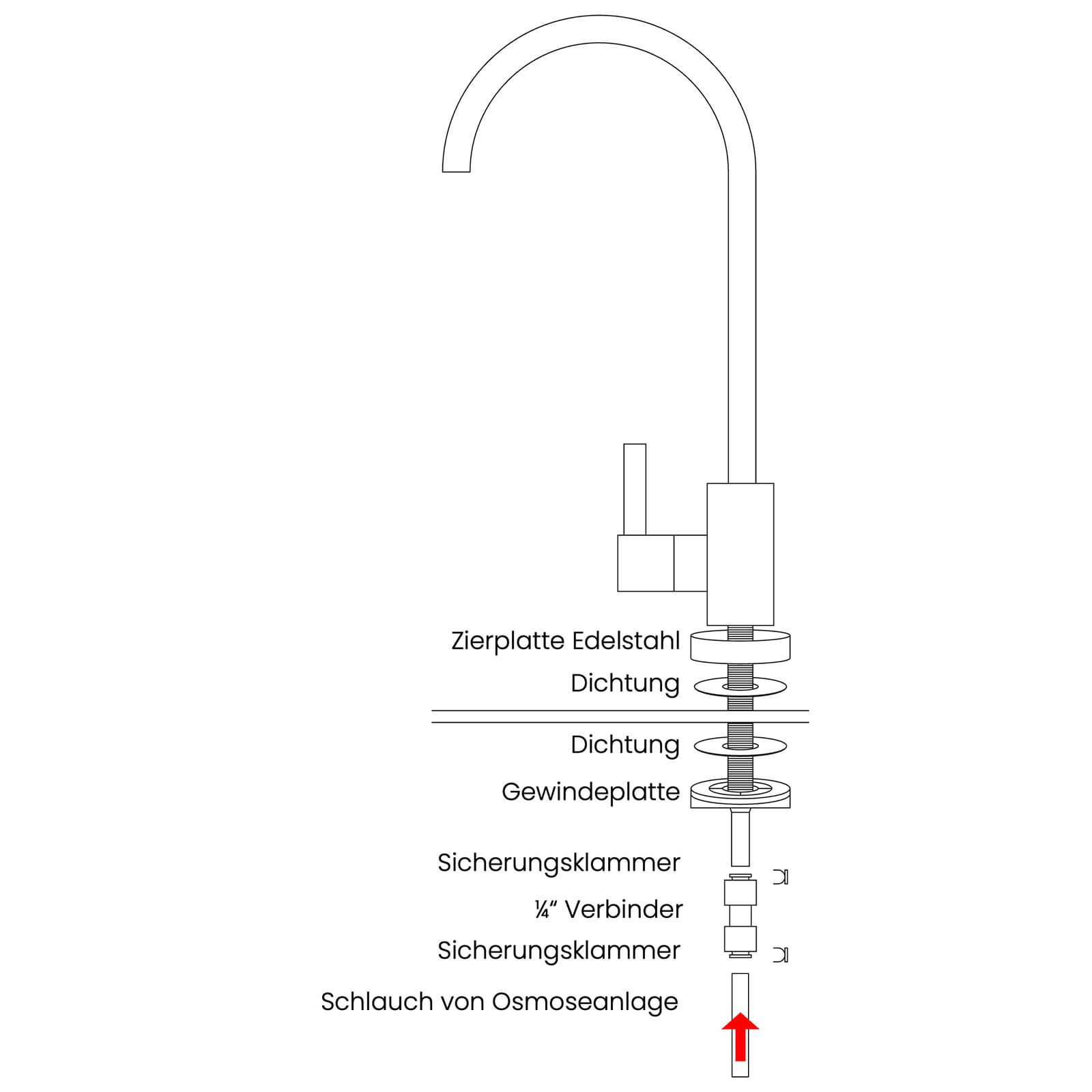

Stecken sie die Edelstahl Zierplatte und den Dichtungsring über das Armaturengewinde.
Stecken Sie die Armatur in das zuvor gebohrte Loch.
Drehen sie von unten die Gewindeplatte handfest zu, sodass der Edelstahl Osmosehahn fest auf der Arbeitsplatte sitzt.
Stecken Sie danach den Verbinder auf die Gewindestange und sichern Sie die Verbindung mit der Sicherungsklammer.

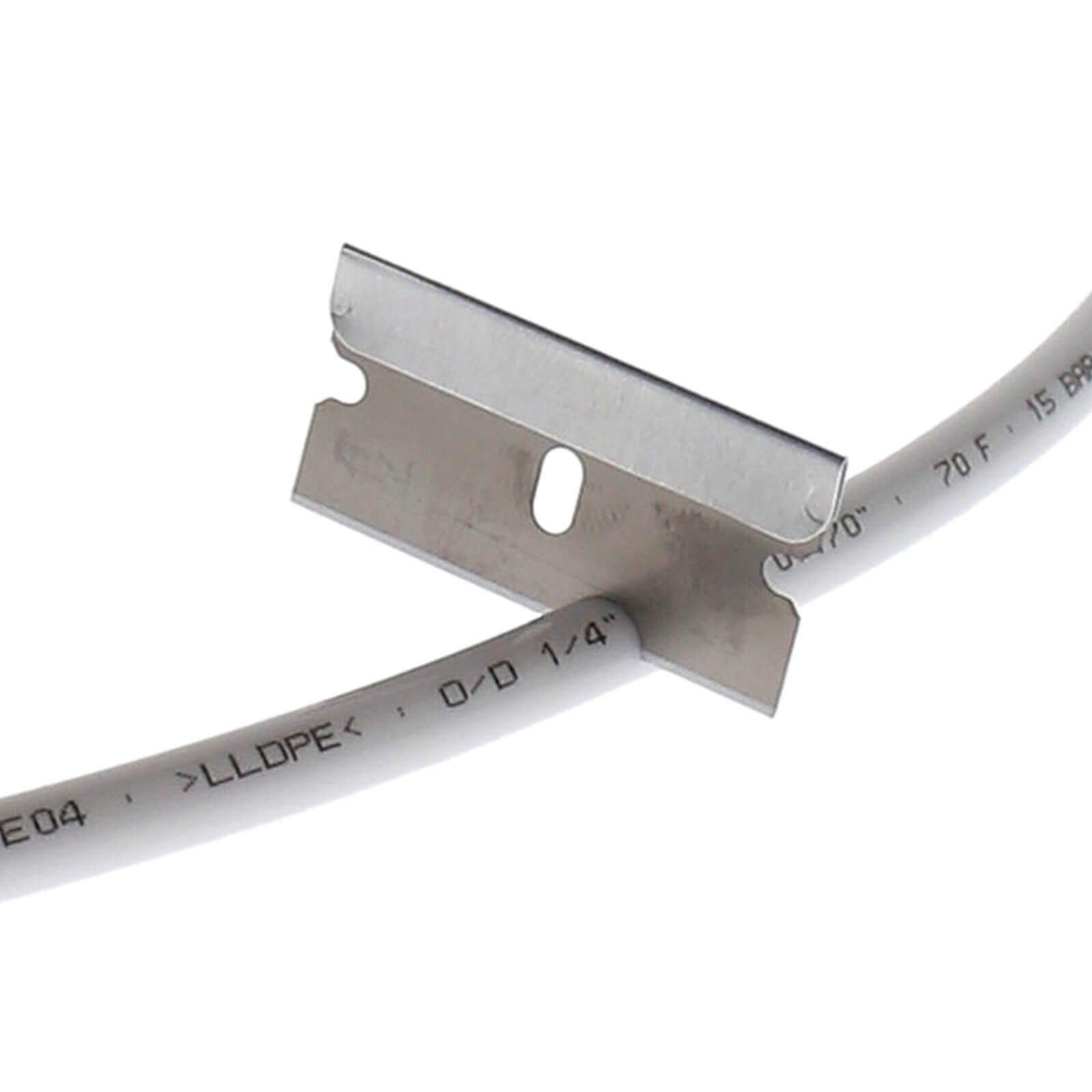

Schneiden Sie ein Stück Schlauch mit dem mitgelieferten Cutter Messer ab.

8. Stecken Sie den Schlauch in den Verbinder. Achten Sie darauf den Schlauch über den ersten Widerstand hinaus einzustecken und sichern Sie die Verbindung mit einer blauen Sicherungsklammer.

9. Entfernen Sie den Transportstopfen am Osmosewasser Anschluss der Anlage. Stecken Sie das andere Schlauchende in den entsprechenden Anschluss der Osmoseanlage.

Tipp: Falls Sie einen Nachfilter dazu gekauft haben, schließen Sie diesen gemäß der beiliegenden Anleitung des Nachfilters bzw. wie in der Anschlussskizze gezeigt zwischen Osmoseanlage und Wasserhahn an.

Montage der Abwasserschelle

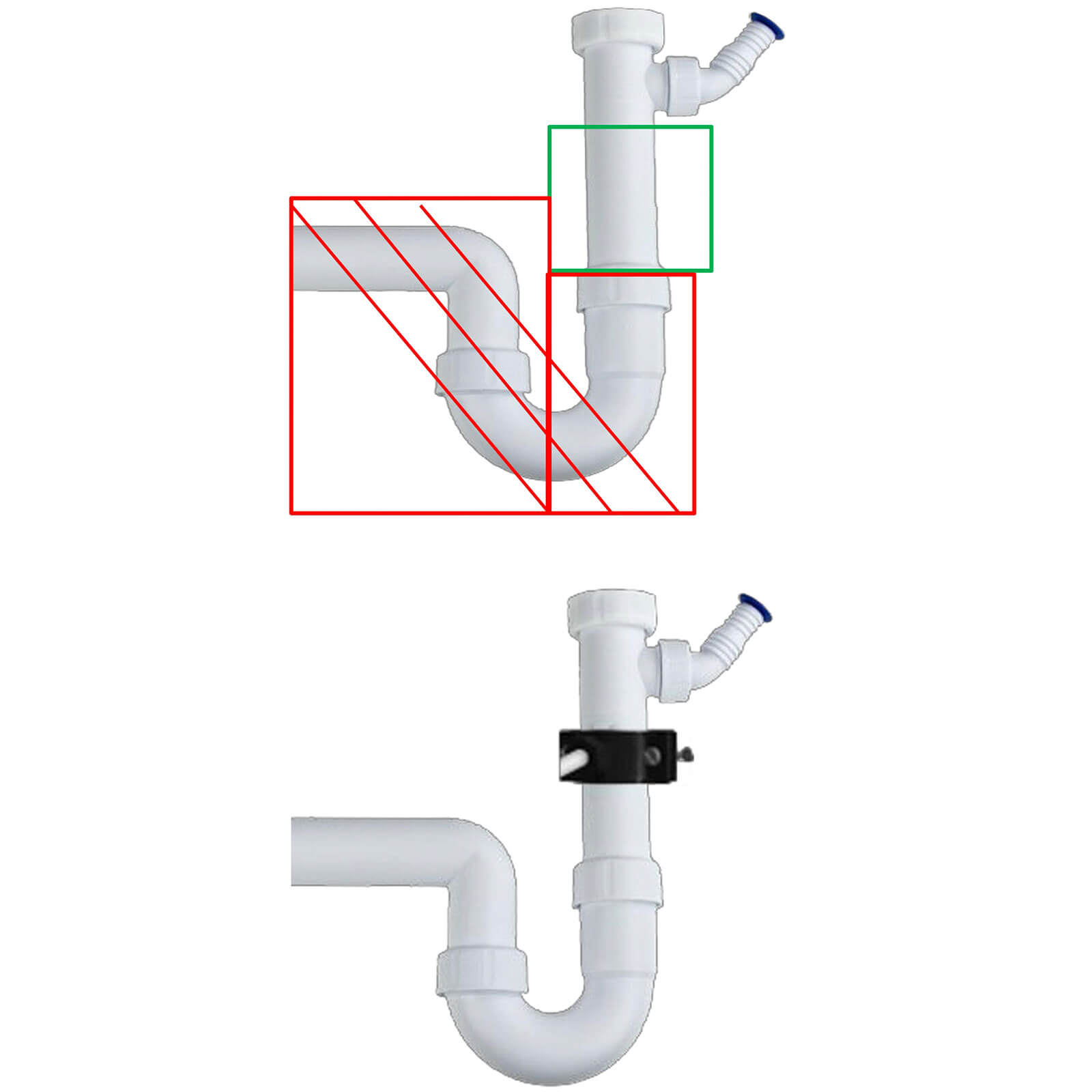

Bestimmen Sie die Montagestelle für die Abwasserschelle. Diese muss unbedingt über dem Siphon Bogen liegen. Dieser Bereich ist hier grün gekennzeichnet.
Bohren Sie mit einem 6mm Bohrer ein Loch in den Siphon.
Kleben Sie die Schaumstoffdichtung um das gebohrte Loch.
Befestigen Sie die Schelle (beide Schrauben gleichmäßig anziehen).
Schneiden Sie ein Stück Schlauch ab und stecken Sie diesen fest in die Schelle.
Sichern Sie die Verbindung mit einem blauen Sicherungsclip.
Stecken Sie das andere Ende des Schlauches in den entsprechenden Ausgang an der Osmoseanlage und sichern Sie die Verbindung mit einem blauen Clip.

Anschluss an die Wasserversorgung

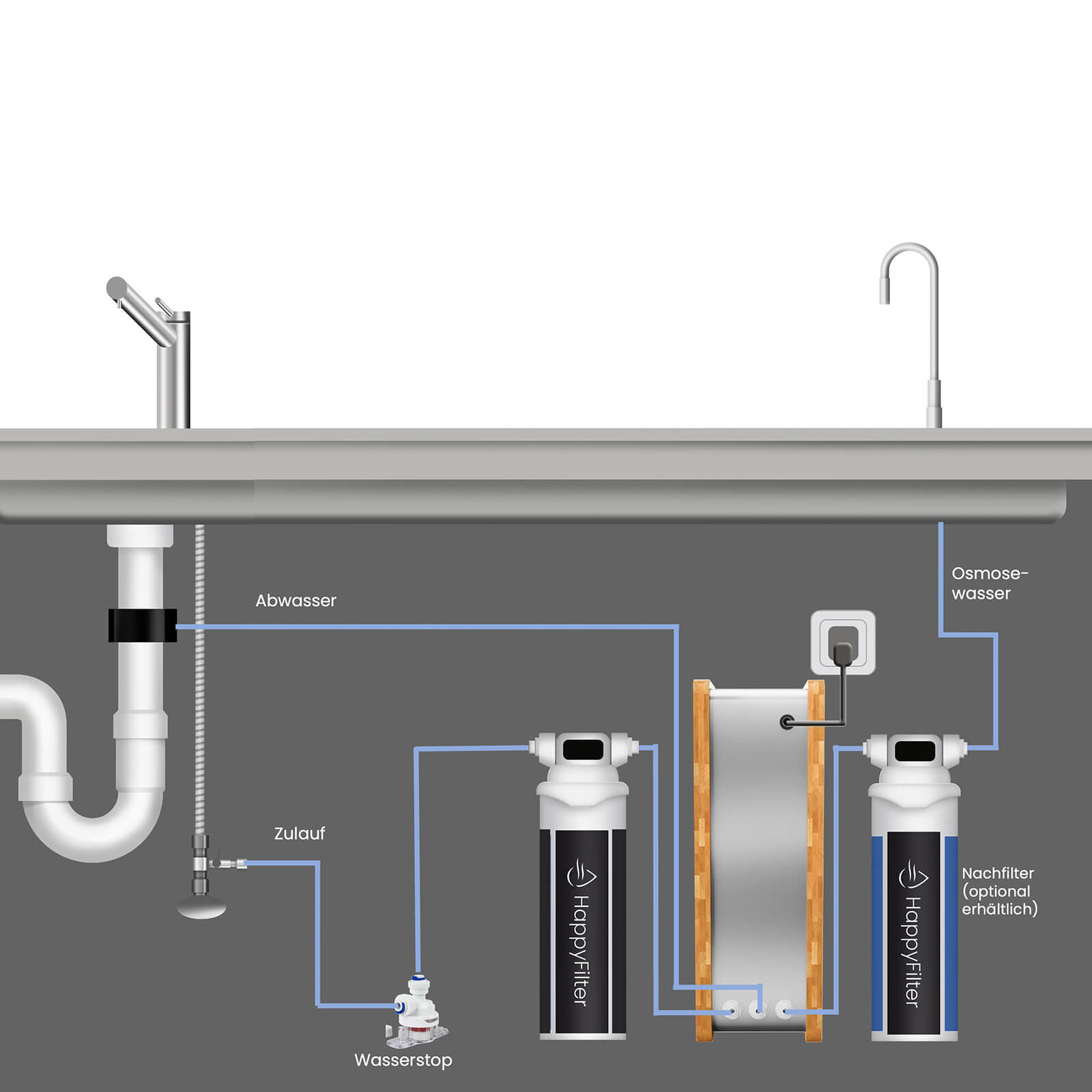

1. Nehmen Sie den weißen Schlauch zur Hand und längen mit dem Cutter den Schlauch zwischen Wasseranschluss und Wasserfiltereingang ab. (Siehe Leitung: „Zulauf Filter“ im Installationsschema)

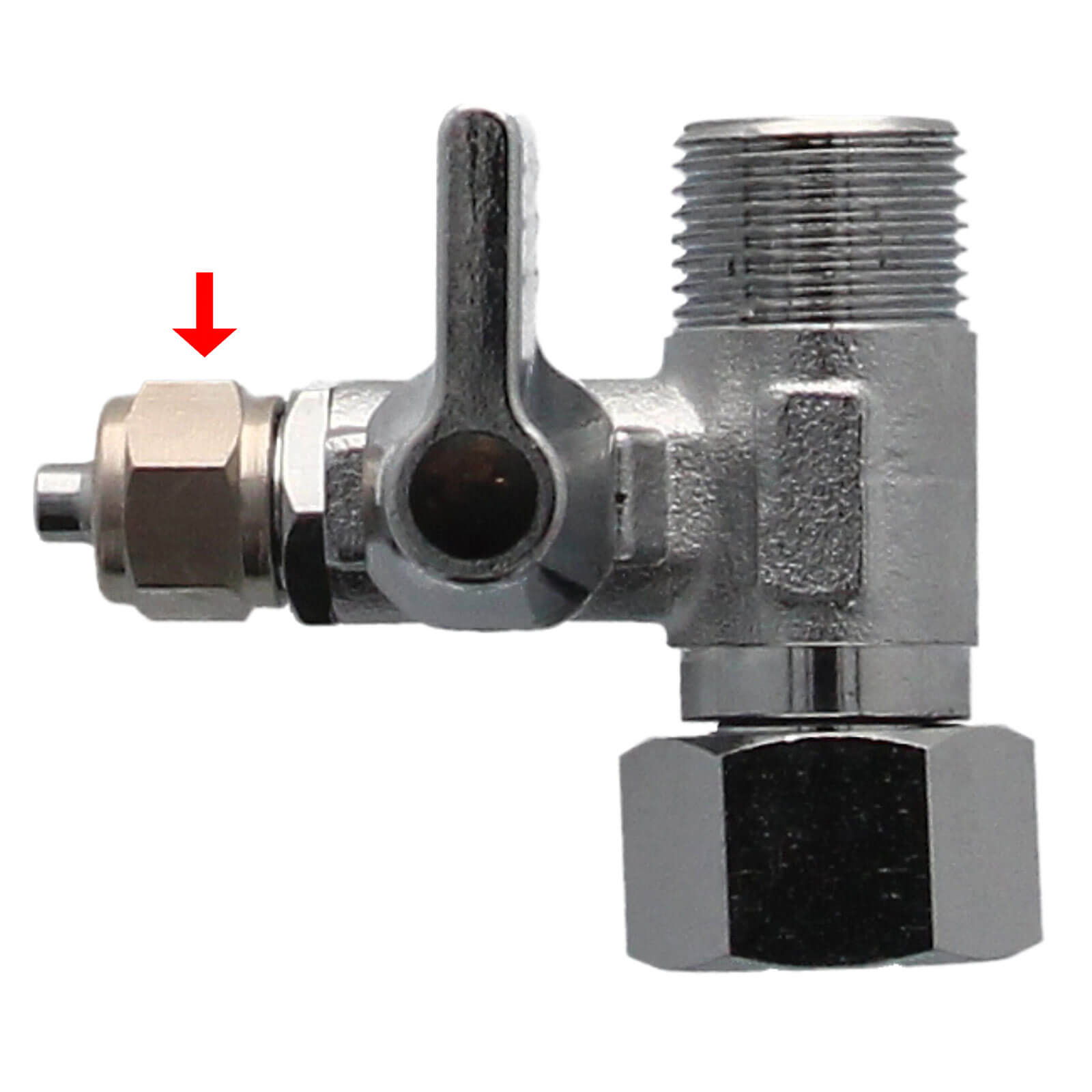

2. Schrauben Sie die Mutter vom Ende des Wasseranschlusses ab.

3. Stecken Sie diese nun über ein Schlauchende.

4. Nehmen Sie ein Glas heißes Wasser und halten Sie ein Ende des Schlauches hinein bis das Ende heiß ist.

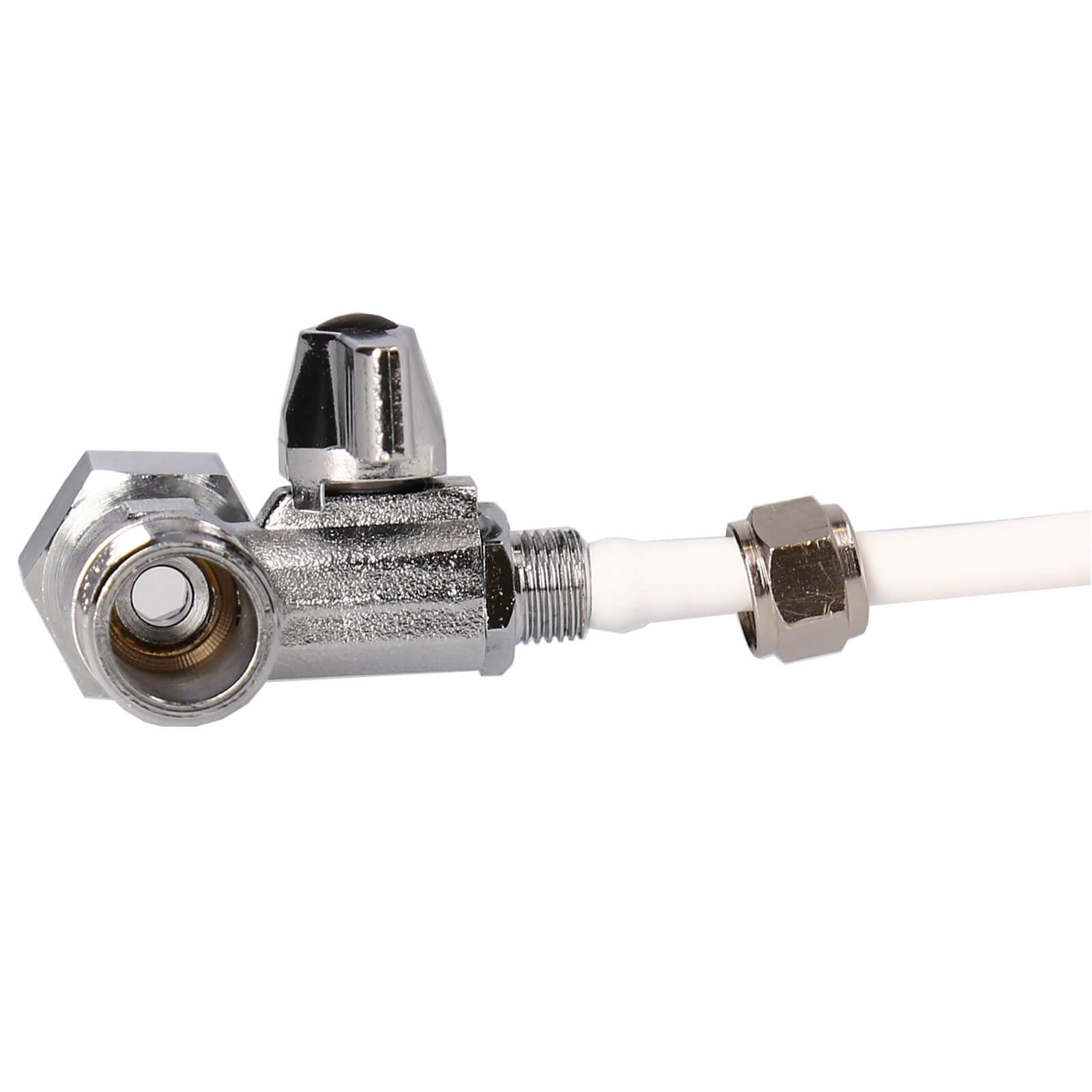

5. Stecken Sie dieses Ende auf den Wasseranschluss. Achten Sie darauf, dass der Schlauch bis zum Anschlag aufgesteckt wird. Je heißer das Wasser, desto einfach das Aufstecken.

6. Sichern Sie die Verbindung mit der Mutter.

7. Stecken Sie das andere Schlauchende über den ersten Wiederstand hinaus in den Eingang des Wasserfilters und sichern sie die Verbindung mit einem der blauen Clips. Der Wasseranschluss sollte vorerst noch geschlossen bleiben (Stellung wie in Bild). Erst in einer der letzten Schritte wird die Wasserversorgung geöffnet.

Tipp: Sollten die Schläuche von vorn, oben oder unten zum Filter geführt werden, so empfehlen wir einen der grauen Winkel zu benutzen.

Hinweis: Achten Sie darauf, dass die Schläuche knickfrei verlegt werden. Alle Schläuche sollten lang genug sein, sodass diese nicht unter Zug stehen.

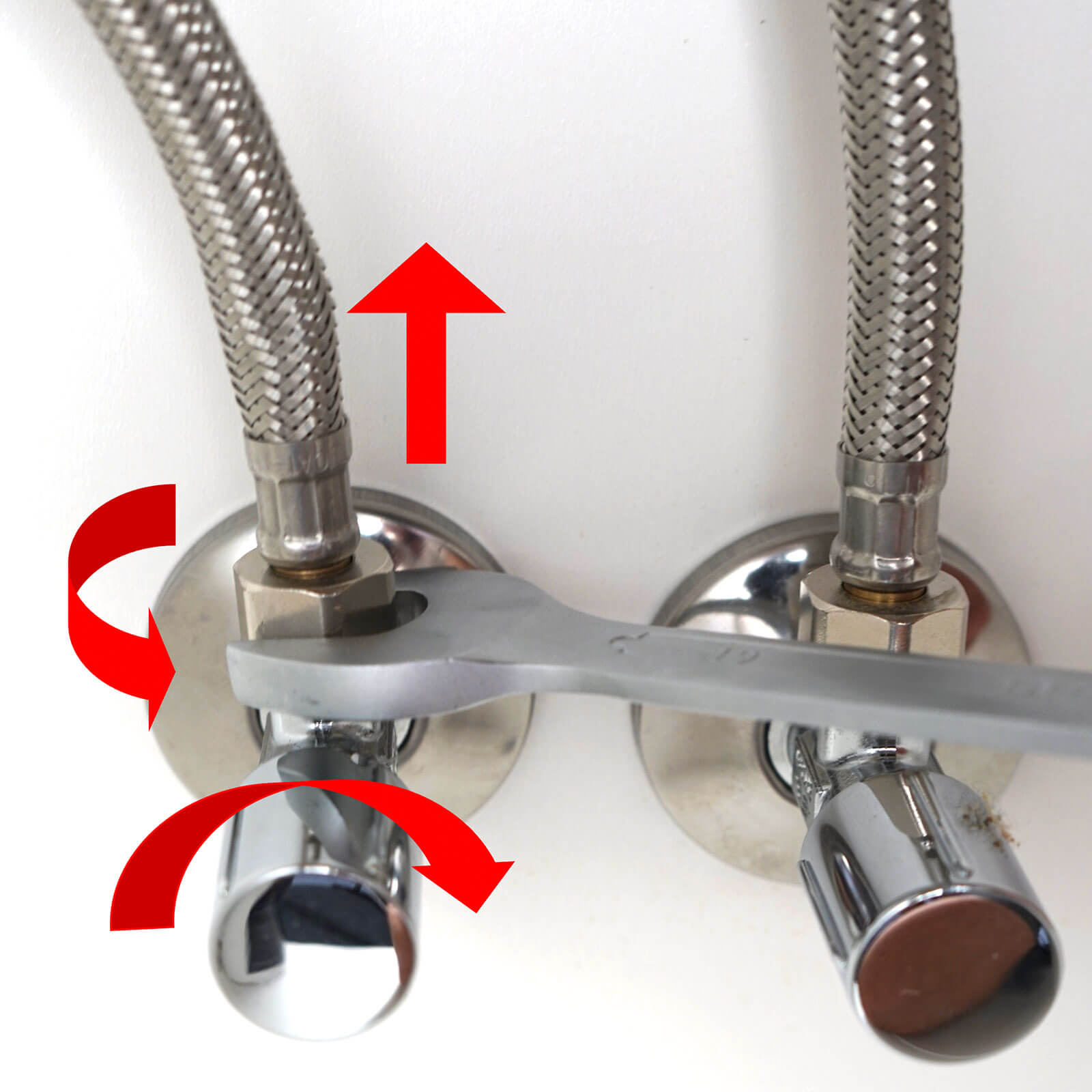

8. Drehen Sie zuerst die Wasserversorgung ab und entfernen Sie anschließend den Originalschlauch mit einem 19er Gabelschlüssel.

Tipp: Eventuell tropft noch etwas Wasser vom Wasseranschluss. Stellen Sie am besten einen Auffangbehälter und ein Tuch für das Wasser bereit.

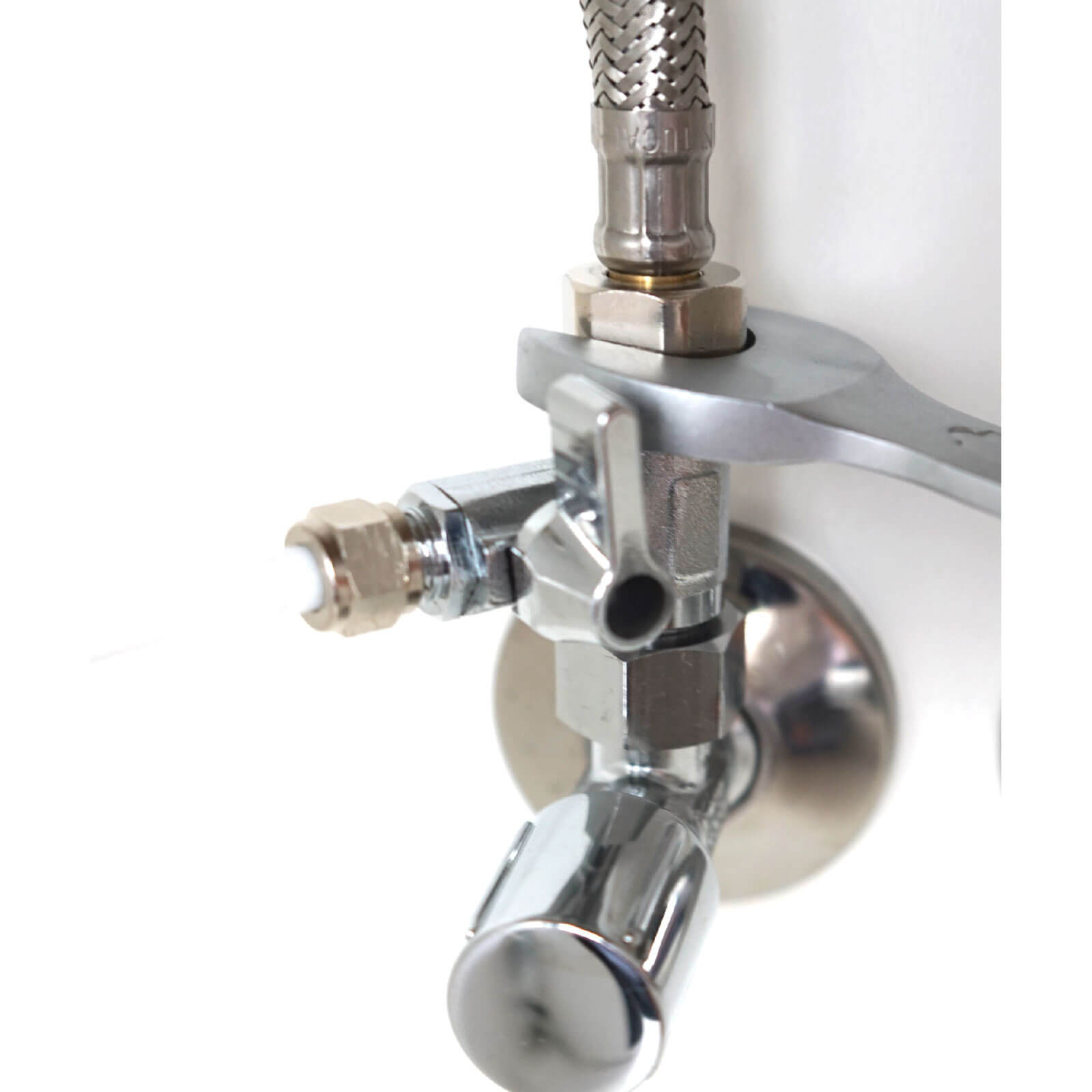

9. Montieren Sie den Wasseranschluss auf das Eckventil.

10. Schrauben Sie den zuvor entfernten Flexschlauch auf den oberen Teil des Wasseranschlusses.

Hinweis: Achten Sie darauf, dass die Verbindungen handfest angezogen werden, damit diese auch dicht sind. Falls es trotzdem zu Undichtigkeiten kommen sollte, so empfehlen wir 6-8 Lagen Gewindedichtband zu nutzen.

11. Stecken Sie das andere Schlauchende über den ersten Widerstand hinaus in eine der beiden Öffnungen des Wasserstops.

12. Schneiden Sie ein weiteres Stück Schlauch ab und verbinden Sie die andere Öffnung des Wasserstops mit dem Eingang des 3in1 Vorfilters (vorher evtl. entsprechenden Stöpsel entfernen) und sichern sie die Verbindung mit einem blauen Clip.

13. Der Wasseranschluss sollte vorerst noch geschlossen bleiben. Erst in einem der letzten Schritte wird die Wasserversorgung geöffnet.

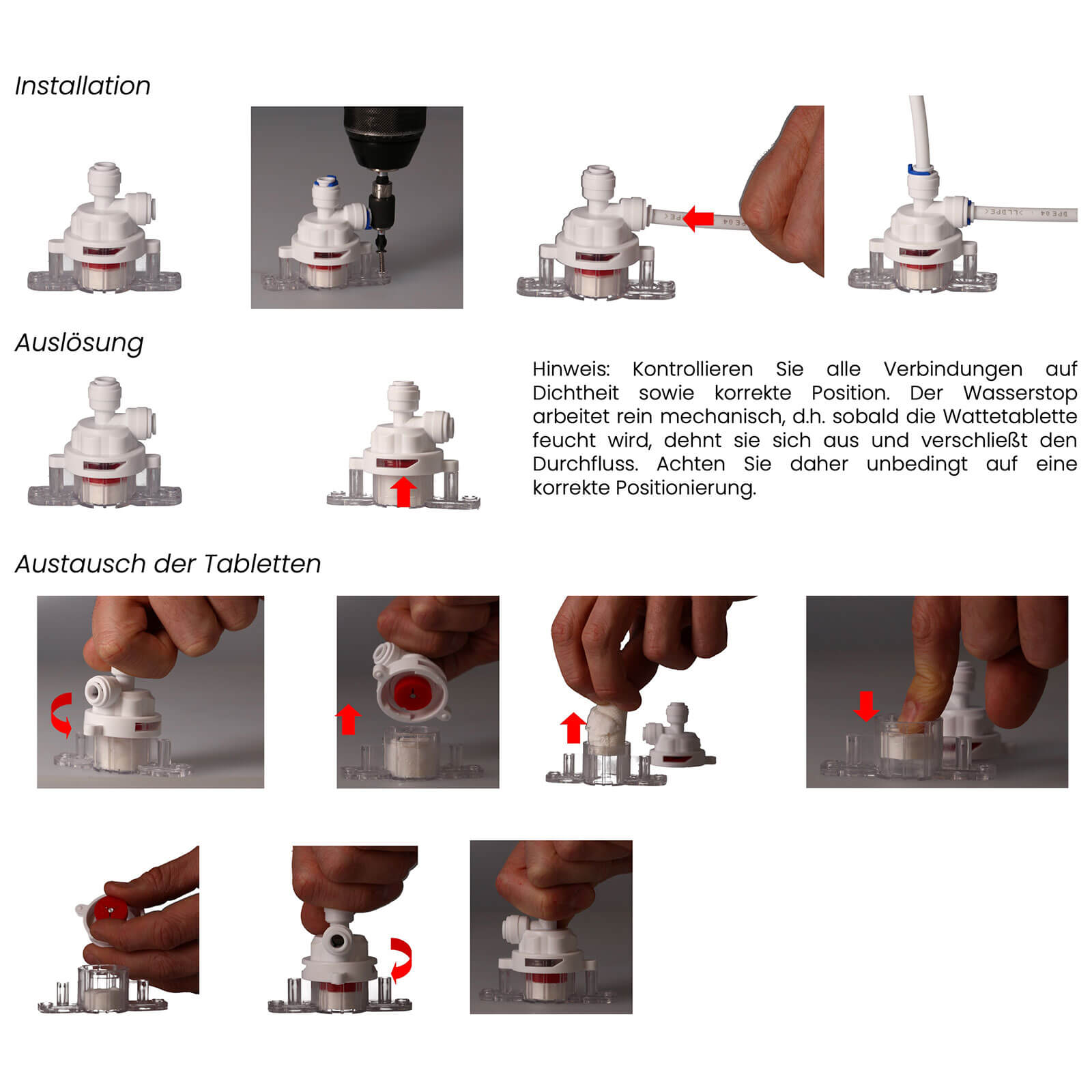

Montage des Wasserstops

Inbetriebnahme

Schneiden Sie mit dem Cutter ein Stück Schlauch ab. Die Länge sollte ausreichen, um den 3in1 Vorfilter mit der Anlage zu verbinden.
Entfernen Sie die entsprechenden Endstopfen von der Anlage und dem Vorfilter.
Verbinden Sie mit dem Schlauch den 3in1 Vorfilter mit dem entsprechenden Eingang an der Osmoseanlage. Achten Sie darauf, dass der Schlauch über den ersten Widerstand hinaus eingeschoben wird.
Prüfen Sie alle Verbindungen, sodass diese fest sitzen.
Prüfen Sie, ob alle Schläuche verbunden sind und keine losen Schlauchenden existieren.
Öffnen Sie vorsichtig die Wasserzufuhr. Prüfen Sie dabei alle Verbindungen auf Ihre Dichtheit.
Stecken Sie das Netzteil der Osmoseanlage ein. Das Logo an der Vorderseite des Gerätes sollte grün aufleuchten. Wenn der Nachfilter installiert ist, so findet der Spülvorgang mit Pumpe statt und der Tropfen leuchtet blau.
Die Anlage vollzieht nun die Inbetriebnahme automatisch. Während dieser Zeit sollte das Logo grün leuchten. Das heißt, das die Anlage nun 5min ohne Pumpe die Membranen und Filter spült. Dieser Vorgang wiederholt sich nach jeder Trennung von der Stromzufuhr. Sollte das Logo rot blinken, stellen Sie bitte sicher, dass die Anlage an die Wasserversorgung angeschlossen ist. Die Anlage prüft alle 10 Sekunden automatisch, ob die Wasserversorgung wieder hergestellt ist. Warten Sie bis das Logo erlischt.
Öffnen Sie den Wasserhahn. Die Statusanzeige sollte nun blau blinken und nach kurzer Zeit sollte Osmosewasser aus dem Wasserhahn herauskommen. Lassen Sie den Wasserhahn für etwa 1 min geöffnet. Schließen Sie danach den Wasserhahn wieder. Die Statusanzeige sollte nun für eine kurze Zeit durchgehend blau leuchten. In dieser Zeit werden die Membranen ohne Pumpe gespült. Dies geschieht nach jeder Wasserentnahme und dient der Verlängerung der Lebensdauer der Membranen und sorgt für eine konstant hohe Filterleistung.
Fertig. Die Osmoseanlage ist jetzt installiert.
